Kính Cong Chữ S, Nhiều Bán Kính Và Cong Hai Chiều

Tìm hiểu kính cong chữ S, kính nhiều bán kính và kính cong hai chiều: cấu tạo hình học, khả năng sản xuất, cách làm dưỡng, bản vẽ và nghiệm thu.

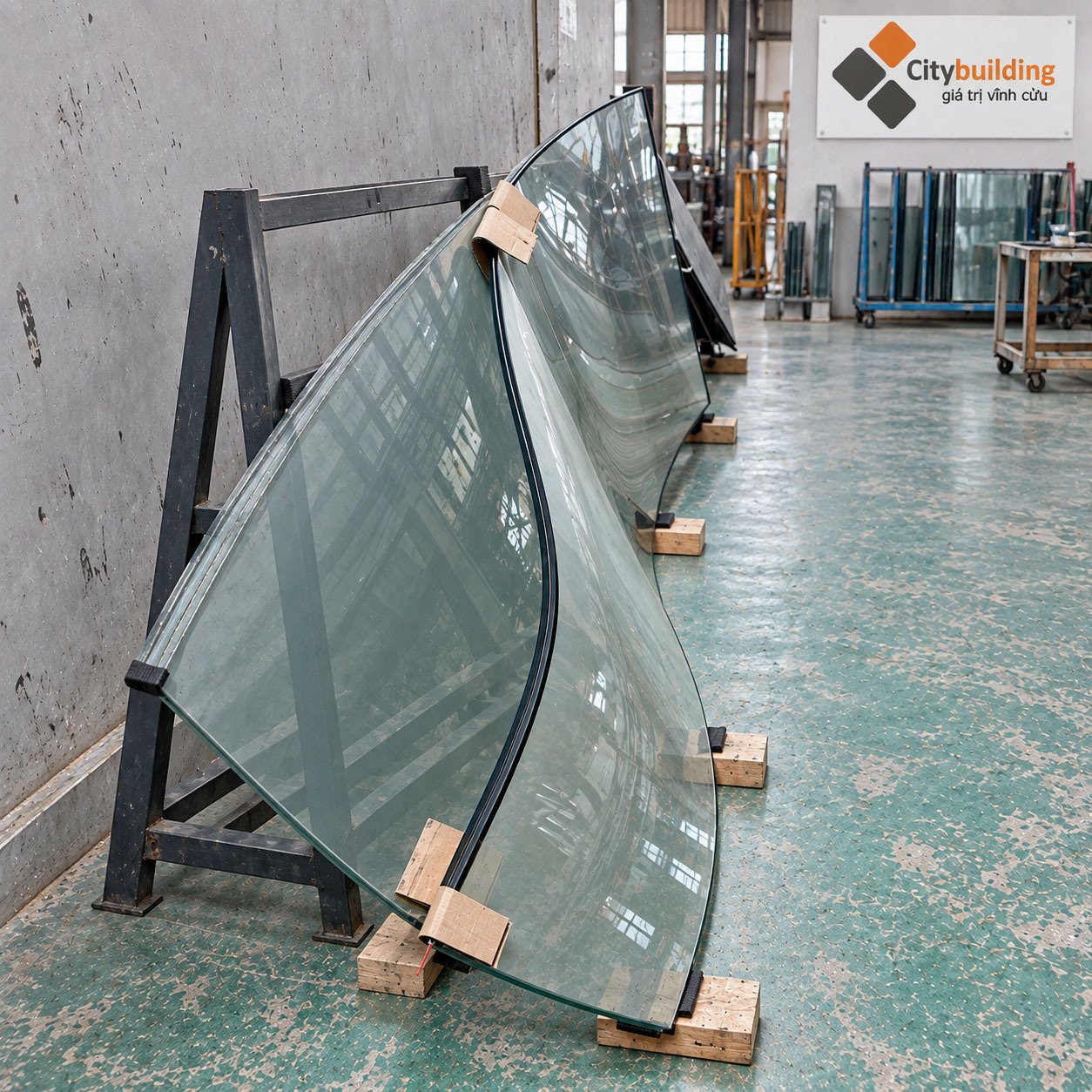

Kính Cong Chữ S, Nhiều Bán Kính Và Kính Cong Hai Chiều

Kính uốn cong không chỉ có dạng cung tròn với một bán kính R cố định. Nhiều công trình kiến trúc và nội thất cao cấp yêu cầu tấm kính có hình dạng phức tạp hơn như kính cong chữ S, kính nhiều bán kính, kính cong kết hợp đoạn thẳng hoặc kính cong hai chiều.

Những sản phẩm này có giá trị thẩm mỹ cao nhưng đòi hỏi bản vẽ chính xác, khuôn chuyên dụng và quy trình kiểm tra nghiêm ngặt. Chỉ cần sai điểm chuyển tiếp, hướng cong hoặc bán kính của một đoạn, tấm kính có thể không khớp với khung dù chiều cao và chiều dài tổng vẫn đúng.

Trước khi đặt sản xuất, cần phân biệt rõ từng dạng kính cong để lựa chọn công nghệ, chủng loại kính và phương pháp nghiệm thu phù hợp.

Kính cong một bán kính là gì?

Kính cong một bán kính là dạng kính phổ biến nhất. Toàn bộ phần cong của tấm kính được tạo theo một cung tròn có bán kính R không đổi.

Các thông số cơ bản gồm:

Bán kính R.
Chiều cao kính.
Chiều dài cung.
Dây cung.
Độ sâu cung.
Góc ở tâm.
Độ dày kính.
Hướng cong.
Phần thẳng ở hai đầu nếu có.

Dạng kính này tương đối thuận lợi trong việc thiết kế khuôn, tính chiều dài khai triển và kiểm tra bằng dưỡng.

Ứng dụng thường gặp:

Vách kính cong.
Cabin tắm kính.
Quầy trưng bày.
Mặt tiền cửa hàng.
Lan can kính cong.
Cửa kính cong.
Kính trang trí nội thất.

Kính cong chữ S là gì?

Kính cong chữ S là tấm kính có tối thiểu hai đoạn cong ngược hướng liên tiếp. Khi nhìn từ mặt bằng hoặc mặt cắt, đường cong có hình dạng gần giống chữ S.

Một phần của tấm kính cong lồi theo một hướng, sau đó chuyển tiếp sang phần cong lõm theo hướng ngược lại.

Kính chữ S có thể được thiết kế với:

Hai đoạn cong cùng bán kính.
Hai đoạn cong khác bán kính.
Đoạn cong kết hợp đoạn thẳng.
Nhiều hơn hai đoạn cong.
Hình dạng đối xứng hoặc không đối xứng.
Hai đầu thẳng trước và sau phần cong.
Điểm uốn chuyển tiếp mềm hoặc rõ ràng.

Đây là sản phẩm khó hơn đáng kể so với kính cong một bán kính vì khuôn phải kiểm soát đồng thời nhiều hướng biến dạng.

Kính nhiều bán kính là gì?

Kính nhiều bán kính là tấm kính có từ hai đoạn cong trở lên và mỗi đoạn có thể mang một bán kính khác nhau.

Ví dụ:

Đoạn thứ nhất uốn theo R400.
Đoạn thứ hai chuyển tiếp theo R700.
Đoạn cuối uốn theo R1.200.
Giữa các đoạn có thể có phần thẳng hoặc cung chuyển tiếp.

Kính nhiều bán kính không nhất thiết phải có hình chữ S. Các đoạn cong có thể cùng hướng nhưng thay đổi độ cong.

Có thể phân biệt như sau:

Dạng kính	Đặc điểm hình học
Kính một bán kính	Một cung tròn với R không đổi
Kính nhiều bán kính cùng hướng	Nhiều cung nối tiếp, độ cong thay đổi nhưng cùng hướng
Kính chữ S	Các đoạn cong đổi hướng lồi–lõm
Kính cong kết hợp thẳng	Có đoạn thẳng và đoạn cong trên cùng tấm
Kính cong hai chiều	Bề mặt cong theo hai phương không song song

Kính cong hai chiều là gì?

Kính cong hai chiều là tấm kính có độ cong theo hai phương khác nhau trên bề mặt.

Ví dụ, tấm kính có thể:

Cong theo phương ngang và phương đứng.
Cong dạng vòm.
Cong dạng chỏm cầu.
Cong dạng yên ngựa.
Cong biến đổi theo bề mặt tự do.
Có hình học không thể mô tả bằng một cung tròn phẳng duy nhất.

Kính cong một chiều có thể hình dung như một tấm kính phẳng được uốn quanh một trục. Trong khi đó, kính cong hai chiều biến dạng trên cả hai phương, tạo thành một bề mặt không thể trải phẳng chính xác bằng phương pháp hình học đơn giản.

Loại kính này còn có thể được gọi là:

Kính cong 3D.
Kính cong kép.
Kính cong không gian.
Kính double-curved.
Kính double curvature.
Kính free-form.

Kính cong hai chiều thường xuất hiện trong các công trình kiến trúc đặc biệt, mái vòm, sảnh lớn, tác phẩm nghệ thuật hoặc mặt dựng có hình dạng tự do.

Phân biệt kính chữ S và kính cong hai chiều

Hai khái niệm này thường bị nhầm với nhau.

Kính chữ S có thể vẫn chỉ cong theo một phương. Nếu nhìn theo chiều cao, tấm kính có thể thẳng; khi nhìn từ mặt bằng, đường kính tạo thành hình chữ S.

Kính cong hai chiều cong đồng thời theo cả phương ngang và phương đứng. Hình dạng bề mặt mang tính không gian ba chiều.

Tiêu chí	Kính cong chữ S	Kính cong hai chiều
Số hướng cong	Có thể chỉ một phương	Hai phương
Hình dạng mặt bằng	Thường có đường cong lồi–lõm	Có thể đơn giản hoặc phức tạp
Chiều đứng	Có thể giữ thẳng	Thường tiếp tục thay đổi
Khả năng khai triển phẳng	Có thể tính theo từng đoạn	Khó hoặc không thể khai triển chính xác bằng công thức đơn giản
Cấu tạo khuôn	Khuôn nhiều đoạn cong	Khuôn không gian ba chiều
Mức độ sản xuất	Khó	Rất khó
Phương pháp kiểm tra	Dưỡng biên hoặc dưỡng full-size	Khuôn 3D, dữ liệu tọa độ hoặc quét không gian

Kính cong chữ S được sản xuất như thế nào?

Quy trình cơ bản gồm:

Kiểm tra bản vẽ hình học.
Xác định bán kính từng đoạn.
Xác định điểm đổi hướng cong.
Tính chiều dài từng cung.
Xác định các đoạn thẳng nếu có.
Tính kích thước kính trước khi uốn.
Gia công cạnh, lỗ khoan và phần khoét.
Sản xuất khuôn theo hình dạng thiết kế.
Đặt kính vào lò gia nhiệt.
Tạo hình theo khuôn.
Làm nguội theo quy trình.
Kiểm tra bằng dưỡng hoặc khuôn.
Đo độ vặn và sai lệch đường biên.
Gia công ghép dán nếu có.
Đóng kiện theo đúng hình dạng kính.

Quá trình tạo hình phải kiểm soát cả trọng lượng của tấm kính và tốc độ biến dạng tại từng đoạn. Nếu kính võng không đồng đều, điểm chuyển tiếp giữa hai cung có thể bị lệch hoặc xuất hiện đoạn gãy quang học.

Công thức tính kính nhiều bán kính

Với kính gồm nhiều cung tròn nối tiếp, tổng chiều dài cung có thể tính bằng tổng chiều dài từng đoạn:

L tổng = L₁ + L₂ + L₃ + … + Lₙ

Trong đó:

L₁ = R₁ × α₁
L₂ = R₂ × α₂
L₃ = R₃ × α₃

Nếu góc được tính bằng độ:

L = π × R × α / 180

Nếu tấm kính có thêm các đoạn thẳng:

Chiều dài khai triển = Tổng chiều dài các cung + Tổng chiều dài các đoạn thẳng

Ví dụ một tấm kính gồm:

Đoạn thẳng đầu: 220 mm.
Cung thứ nhất: bán kính R₁.
Cung thứ hai: bán kính R₂.
Đoạn thẳng cuối: 220 mm.

Kích thước khai triển phải cộng đầy đủ hai đoạn thẳng và chiều dài của từng cung. Không được lấy khoảng cách thẳng giữa hai đầu làm chiều dài sản xuất.

Công thức này chỉ phù hợp khi các đoạn là cung tròn xác định rõ. Với bề mặt cong tự do hoặc cong hai chiều, cần sử dụng mô hình 3D và dữ liệu sản xuất chuyên dụng.

Điểm chuyển tiếp giữa hai bán kính

Điểm chuyển tiếp là vị trí cung thứ nhất kết thúc và cung tiếp theo bắt đầu.

Nếu thiết kế không xử lý đúng, tại vị trí này có thể xảy ra:

Đường cong bị gãy khúc.
Bề mặt phản chiếu bị biến dạng mạnh.
Khung và kính không đồng dạng.
Hai cạnh kính không song song.
Xuất hiện sai lệch khi lắp với nẹp.
Khó kiểm soát độ đồng đều giữa các tấm.

Bản vẽ cần ghi rõ:

Tọa độ điểm chuyển tiếp.
Bán kính trước và sau điểm chuyển tiếp.
Hướng tâm của từng cung.
Góc của từng đoạn.
Chiều dài cung.
Độ liên tục tiếp tuyến.
Đoạn chuyển tiếp trung gian nếu có.

Với yêu cầu thẩm mỹ cao, hai cung không chỉ phải gặp nhau tại cùng một điểm mà còn cần chuyển tiếp êm, hạn chế cảm giác gãy trên bề mặt kính.

Kính chữ S có thể cường lực không?

Khả năng cường lực kính chữ S phụ thuộc vào:

Độ dày kính.
Kích thước tổng thể.
Bán kính từng đoạn.
Khoảng cách giữa hai điểm đổi hướng.
Chiều cao tấm.
Loại kính nguyên liệu.
Cấu tạo khuôn.
Thiết bị tạo hình.
Công nghệ làm nguội.
Yêu cầu dung sai.
Chất lượng quang học mong muốn.

Không nên mặc định mọi tấm kính chữ S đều có thể cường lực hoàn toàn.

Trong nhiều trường hợp, nhà sản xuất có thể đề xuất:

Kính cong thường.
Kính cong bán cường lực.
Kính cong ghép dán an toàn.
Chia sản phẩm thành nhiều tấm.
Điều chỉnh bán kính.
Tăng chiều dài đoạn chuyển tiếp.
Thay đổi cấu tạo khung.

Phương án phải được kiểm tra trước khi chốt thiết kế kiến trúc và báo giá.

Kính cong hai chiều có thể cường lực không?

Kính cong hai chiều là nhóm sản phẩm đặc biệt. Khả năng xử lý nhiệt phụ thuộc rất lớn vào dây chuyền và công nghệ của nhà máy.

Một số hình dạng có thể thực hiện bằng:

Uốn nóng trên khuôn 3D.
Tạo hình bằng trọng lực.
Tạo hình bằng khuôn ép.
Gia nhiệt và làm nguội có kiểm soát.
Sản xuất nhiều lớp rồi ghép dán.
Chia bề mặt lớn thành các mô-đun nhỏ hơn.

Các phương án này có giới hạn khác nhau về kích thước, bán kính, độ dày, độ chính xác và chất lượng quang học.

Vì vậy, kính cong hai chiều cần được đánh giá riêng cho từng dự án, không thể báo giá chính xác chỉ dựa trên số mét vuông.

Có thể dùng kính ghép dán cho kính chữ S không?

Có thể ghép dán kính chữ S nếu các lớp kính được tạo hình đồng bộ và có độ khớp phù hợp.

Cần kiểm soát:

Bán kính từng lớp kính.
Hướng cong.
Điểm đổi hướng.
Chiều dài cung.
Chiều cao tấm.
Độ vặn.
Độ lệch biên.
Độ dày màng.
Khả năng hút chân không hoặc ép ghép.
Bọt khí tại vùng chuyển tiếp.
Tình trạng hở hoặc nhăn màng.

Hai tấm kính có cùng thông số danh nghĩa chưa chắc ghép được với nhau nếu hình dạng thực tế khác nhau. Với sản phẩm phức tạp, các lớp kính nên được sản xuất và kiểm tra trên cùng hệ dưỡng hoặc khuôn chuẩn.

Bản vẽ đặt kính chữ S cần thể hiện gì?

Một bản vẽ đặt sản xuất hoàn chỉnh nên có:

Mặt bằng thể hiện toàn bộ đường cong.
Mặt đứng thể hiện chiều cao.
Mặt cắt tại các vị trí quan trọng.
Bán kính từng đoạn: R₁, R₂, R₃…
Góc ở tâm của từng cung.
Chiều dài từng cung.
Chiều dài các đoạn thẳng.
Điểm bắt đầu và kết thúc uốn.
Điểm đổi hướng cong.
Hướng lồi và hướng lõm.
Kích thước dây cung.
Độ sâu tại các vị trí kiểm soát.
Độ dày và loại kính.
Màu sắc kính.
Trạng thái xử lý nhiệt.
Cấu tạo kính ghép.
Vị trí lỗ khoan và gia công.
Mặt trong và mặt ngoài.
Mã tấm kính.
Dung sai cho phép.
Dữ liệu dưỡng hoặc mô hình 3D.

Không nên đặt kính chữ S chỉ bằng một hình ảnh phối cảnh. Phối cảnh giúp hiểu ý tưởng nhưng không đủ thông tin để sản xuất.

Hồ sơ cho kính cong hai chiều

Với kính cong hai chiều, hồ sơ thường cần chi tiết hơn:

Mô hình 3D hoàn chỉnh.
Tệp dữ liệu bề mặt.
Hệ tọa độ chuẩn.
Các đường biên của tấm.
Điểm kiểm soát trên bề mặt.
Mặt cắt ngang và dọc.
Hướng lắp đặt.
Vị trí liên kết.
Cấu tạo hệ khung.
Yêu cầu sai lệch bề mặt.
Mẫu vật liệu.
Phương pháp nghiệm thu.
Dữ liệu quét hiện trạng nếu lắp vào kết cấu có sẵn.

Mô hình kiến trúc cần được chuyển thành dữ liệu có thể sản xuất. Một bề mặt đẹp trên phần mềm chưa chắc phù hợp với giới hạn tạo hình của kính.

Vì sao cần làm dưỡng full-size?

Dưỡng full-size là dưỡng được sản xuất theo tỷ lệ 1:1 với hình dạng thực tế của kính.

Dưỡng giúp:

Kiểm tra đúng đường cong thiết kế.
Xác định điểm bắt đầu uốn.
Kiểm tra đoạn thẳng hai đầu.
Đối chiếu điểm chuyển tiếp giữa các bán kính.
Kiểm tra độ vặn.
Kiểm tra sự đồng bộ giữa kính và khung.
Làm căn cứ nghiệm thu.
Hạn chế tranh chấp khi hình dạng thực tế khác bản vẽ.

Với kính chữ S hoặc kính nhiều bán kính, chỉ dùng dưỡng R nhỏ tại từng đoạn có thể chưa đủ. Từng bán kính có thể đúng nhưng vị trí nối giữa các cung vẫn sai.

Dưỡng full-size nên được kiểm tra và xác nhận trước khi sản xuất kính.

Nên lấy dưỡng từ bản vẽ hay hiện trạng?

Điều này phụ thuộc vào giai đoạn và loại công trình.

Công trình mới

Có thể sản xuất dưỡng từ bản vẽ đã phê duyệt nếu hệ khung và kết cấu được thi công đúng theo dữ liệu đó.

Công trình cải tạo

Nên đo hoặc lấy dưỡng trực tiếp tại hiện trường vì hình dạng xây dựng thực tế thường khác hồ sơ ban đầu.

Kính lắp vào khung có sẵn

Cần kiểm tra khung thực tế, bán kính, độ vặn và cao độ trước khi chốt dưỡng sản xuất.

Kính và khung cùng sản xuất mới

Nên thống nhất một bộ dữ liệu hoặc một dưỡng chuẩn để cả xưởng kính và xưởng cơ khí cùng sử dụng.

Cách nghiệm thu kính chữ S và kính nhiều bán kính

Quy trình kiểm tra nên gồm:

Xác nhận mã kính và hướng đặt.
Kiểm tra chiều cao hai cạnh.
Đo chiều dài tổng.
Đo từng đoạn thẳng.
Xác định điểm bắt đầu và kết thúc cung.
Kiểm tra bán kính từng đoạn.
Kiểm tra điểm đổi hướng.
Đặt kính lên dưỡng full-size.
Đo khe hở tại các vị trí chuẩn.
Kiểm tra cạnh trên và cạnh dưới.
Kiểm tra độ vặn theo chiều cao.
Kiểm tra lỗ khoan và phần khoét.
Kiểm tra ngoại quan.
Kiểm tra độ khớp giữa các tấm liền kề.
Lập biên bản và chụp ảnh kết quả.

Không được dùng lực cưỡng bức để ép kính sát vào dưỡng. Khe hở phải được đo trong trạng thái kính đặt tự nhiên và được kê đỡ đúng kỹ thuật.

Cách nghiệm thu kính cong hai chiều

Kính cong hai chiều khó kiểm tra bằng thước thông thường. Tùy yêu cầu, có thể sử dụng:

Khuôn 3D chuẩn.
Dưỡng mặt cắt tại nhiều vị trí.
Hệ tọa độ kiểm soát.
Máy đo laser.
Quét 3D bề mặt.
Đối chiếu với mô hình số.
Lắp thử trên khung mẫu.

Cần kiểm tra cả bề mặt, không chỉ đường biên. Tấm kính có thể đúng kích thước chu vi nhưng phần giữa bị võng hoặc sai hình dạng.

Những lỗi thường gặp khi đặt kính phức tạp

Chỉ cung cấp bán kính chung

Kính nhiều bán kính phải ghi riêng R cho từng đoạn. Một thông số R không thể mô tả đầy đủ toàn bộ tấm kính.

Không ghi hướng cong

Kính chữ S rất dễ bị đảo chiều lồi–lõm hoặc nhầm mặt trong–mặt ngoài.

Không xác định điểm chuyển tiếp

Hai cung đúng bán kính nhưng đặt sai vị trí vẫn tạo ra tấm kính không đúng hình dạng.

Không tính đoạn thẳng hai đầu

Thiếu đoạn thẳng làm sai kích thước khai triển và vị trí lắp vào khung.

Không kiểm tra khả năng cường lực

Hình dạng có thể làm được bằng uốn nóng thông thường nhưng không phù hợp với công nghệ cường lực cong.

Không thống nhất dưỡng giữa xưởng kính và xưởng khung

Kính sản xuất theo bản vẽ, khung sản xuất theo hiện trạng hoặc một dữ liệu khác sẽ dễ dẫn đến sai lệch khi lắp đặt.

Đợi sản xuất xong mới kiểm tra lối vận chuyển

Kính chữ S và kính cong không gian có kích thước bao lớn, khó xoay trở qua cửa, hành lang hoặc thang máy.

Khi nào nên chia kính thành nhiều tấm?

Chia tấm có thể là giải pháp hợp lý khi:

Kích thước vượt giới hạn lò.
Bán kính hoặc hình dạng không thể cường lực.
Khó vận chuyển vào công trình.
Cần giảm trọng lượng nâng hạ.
Khuôn nguyên tấm quá phức tạp.
Dung sai của tấm lớn khó kiểm soát.
Cần thuận lợi cho việc thay thế sau này.
Hệ khung có thể bố trí mối nối hợp lý.

Tuy nhiên, việc chia tấm phải kiểm soát đường ghép, độ đồng mặt, khe keo, khả năng chịu lực và tính liên tục của hình dáng kiến trúc.

Các ứng dụng của kính cong chữ S và kính cong hai chiều

Mặt dựng kiến trúc

Tạo bề mặt chuyển động, giảm cảm giác cứng của mặt tiền và tăng nhận diện công trình.

Sảnh khách sạn và trung tâm thương mại

Kính cong phức tạp có thể được dùng cho vách bao, quầy lễ tân, mái trang trí hoặc khu vực trưng bày.

Showroom và cửa hàng cao cấp

Hình dạng chữ S tạo luồng di chuyển mềm mại, hỗ trợ phân chia không gian mà vẫn duy trì tầm nhìn.

Vách kính văn phòng

Kính cong nhiều bán kính giúp bố trí phòng họp hoặc khu vực làm việc theo mặt bằng đặc biệt.

Lan can và cầu thang

Kính được sản xuất theo đường cong của cầu thang hoặc ban công. Hạng mục phải được tính toán về tải trọng và cấu tạo an toàn.

Tác phẩm nghệ thuật và nội thất

Kính cong hai chiều có thể tạo thành vòm, khối điêu khắc hoặc chi tiết nội thất độc bản.

Báo giá kính chữ S phụ thuộc vào yếu tố nào?

Giá không nên chỉ tính theo diện tích kính. Các yếu tố ảnh hưởng gồm:

Độ dày kính.
Loại kính nguyên liệu.
Kính thường, bán cường lực hay cường lực.
Số lượng bán kính.
Bán kính nhỏ nhất.
Số lần đổi hướng cong.
Chiều cao và chiều dài khai triển.
Cấu tạo khuôn.
Số lượng sản phẩm.
Mức độ lặp lại giữa các tấm.
Cấu tạo kính ghép dán.
Lỗ khoan và gia công cạnh.
Yêu cầu dung sai.
Kiểm tra bằng dưỡng.
Đóng kiện và vận chuyển.
Thiết bị nâng hạ.
Điều kiện thi công.

Chi phí khuôn có thể chiếm tỷ trọng đáng kể đối với đơn hàng số lượng ít hoặc mỗi tấm có một hình dạng riêng.

Quy trình tư vấn kính cong phức tạp tại Citybuilding

Citybuilding tiếp nhận bản vẽ hoặc đo hiện trạng để phân tích khả năng sản xuất trước khi chốt phương án.

Quy trình gồm:

Tiếp nhận bản vẽ 2D, 3D hoặc mẫu hiện trạng.
Phân loại kính một bán kính, chữ S, nhiều bán kính hay cong hai chiều.
Kiểm tra độ dày và chủng loại kính.
Xác định từng bán kính và hướng cong.
Kiểm tra giới hạn lò và công nghệ sản xuất.
Đề xuất kính thường, bán cường lực, cường lực hoặc ghép dán.
Lập bản vẽ sản xuất và kích thước khai triển.
Sản xuất hoặc xác nhận dưỡng.
Kiểm tra kính tại xưởng.
Lập phương án đóng kiện và vận chuyển.
Kiểm tra hệ khung tại công trình.
Lắp đặt và nghiệm thu hoàn thiện.

Citybuilding có hệ thống xưởng sắt, inox và gương kính, thuận lợi cho việc kiểm soát đồng bộ giữa bề mặt kính với hệ khung kim loại.

Câu hỏi thường gặp

Kính cong chữ S có phải kính cong hai chiều không?

Không nhất thiết. Kính chữ S có thể chỉ cong theo một phương, còn kính cong hai chiều biến dạng đồng thời theo hai phương trên bề mặt.

Có thể tính diện tích kính chữ S theo chiều rộng phủ bì không?

Không nên. Diện tích sản xuất thường được tính theo chiều dài khai triển của các cung và đoạn thẳng nhân với chiều cao kính, kết hợp quy định tính khổ của nhà sản xuất.

Kính nhiều bán kính có cần làm dưỡng không?

Nên làm dưỡng với sản phẩm có nhiều đoạn cong, điểm chuyển tiếp phức tạp hoặc lắp vào khung có sẵn. Dưỡng full-size giúp kiểm tra toàn bộ hình dạng thay vì kiểm tra riêng từng R.

Kính chữ S có ghép dán được không?

Có thể, nhưng các lớp kính phải khớp hình dạng và được kiểm soát đồng bộ về bán kính, điểm chuyển tiếp, độ vặn và độ lệch biên.

Có thể điều chỉnh kính chữ S tại công trình không?

Không thể uốn chỉnh thủ công đối với kính đã xử lý nhiệt. Nếu kính vượt dung sai và không khớp khung, sản phẩm có thể phải làm lại.

Chỉ có bản vẽ phối cảnh thì báo giá được không?

Chỉ có thể lập mức dự toán sơ bộ. Muốn báo giá và sản xuất chính xác cần bản vẽ hình học, kích thước, bán kính, độ dày, cấu tạo kính và yêu cầu xử lý nhiệt.

Kết luận

Kính cong chữ S, kính nhiều bán kính và kính cong hai chiều là các sản phẩm kỹ thuật cao, không thể đặt hàng chỉ bằng chiều cao, chiều rộng và một bán kính R.

Để sản xuất chính xác cần kiểm soát:

Hình dạng tổng thể.
Bán kính từng đoạn.
Hướng cong.
Điểm chuyển tiếp.
Đoạn thẳng hai đầu.
Kích thước khai triển.
Chủng loại kính.
Công nghệ xử lý nhiệt.
Dung sai.
Dưỡng kiểm tra.
Hệ khung và điều kiện lắp đặt.

Kiểm tra khả năng sản xuất từ giai đoạn thiết kế sẽ giúp hạn chế thay đổi phương án, giảm nguy cơ làm lại và bảo đảm hệ kính hoàn thiện đúng hình dáng kiến trúc.

Liên hệ sản xuất kính cong theo yêu cầu

Citybuilding nhận khảo sát, thiết kế, sản xuất và thi công kính uốn cong một bán kính, nhiều bán kính, kính chữ S và các sản phẩm kính có hình dạng đặc biệt.

Khách hàng nên gửi bản vẽ 2D, mô hình 3D, độ dày kính, bán kính và hình ảnh hiện trạng để được kiểm tra trước khi báo giá.

CITYBUILDING – Giá trị vĩnh cửu
