Chi tiết vách ngăn bo dài: khung, phần chèn và đầu liên kết

Khi đã chọn hình thức vách bo dài, bước tiếp theo là làm rõ cách khung, phần chèn và các đầu liên kết tạo thành một bộ hoàn chỉnh. Bộ ảnh dưới đây giúp nhận diện những vị trí cần trao đổi trên bản vẽ. Ảnh không cung cấp đủ dữ liệu để xác định tải trọng, dung sai hay kích thước gia công cho một công trình mới.

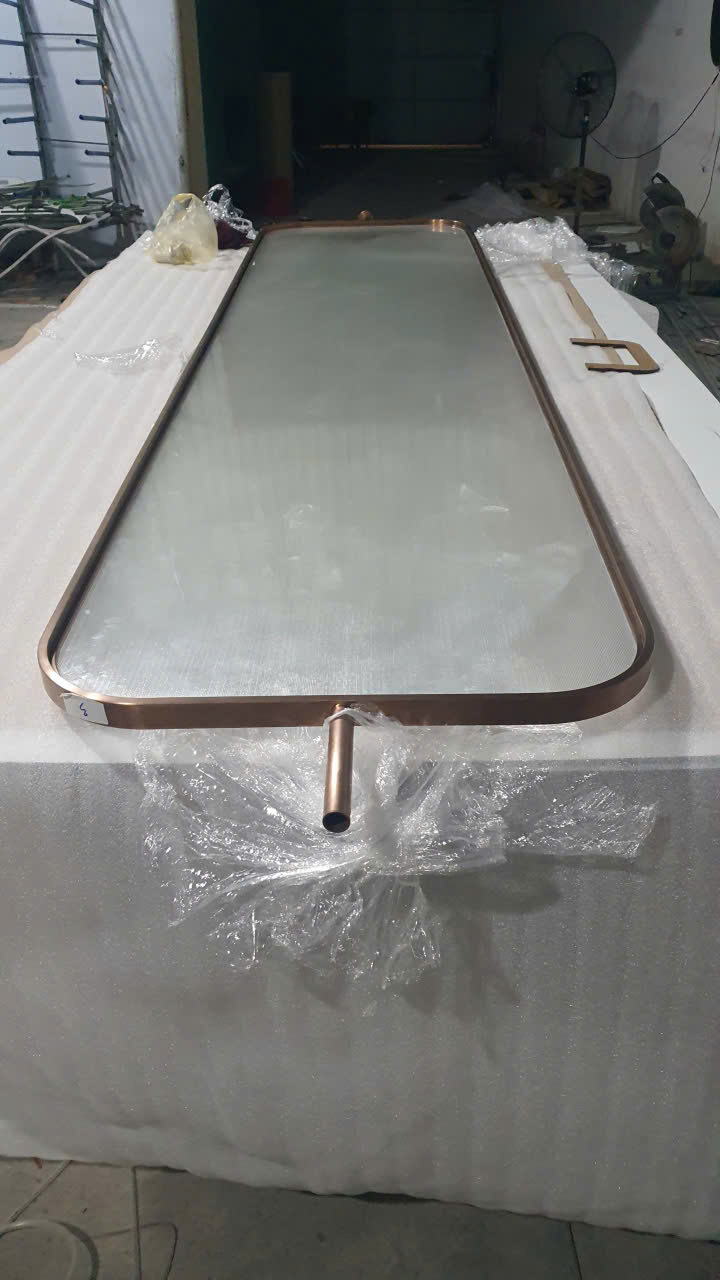

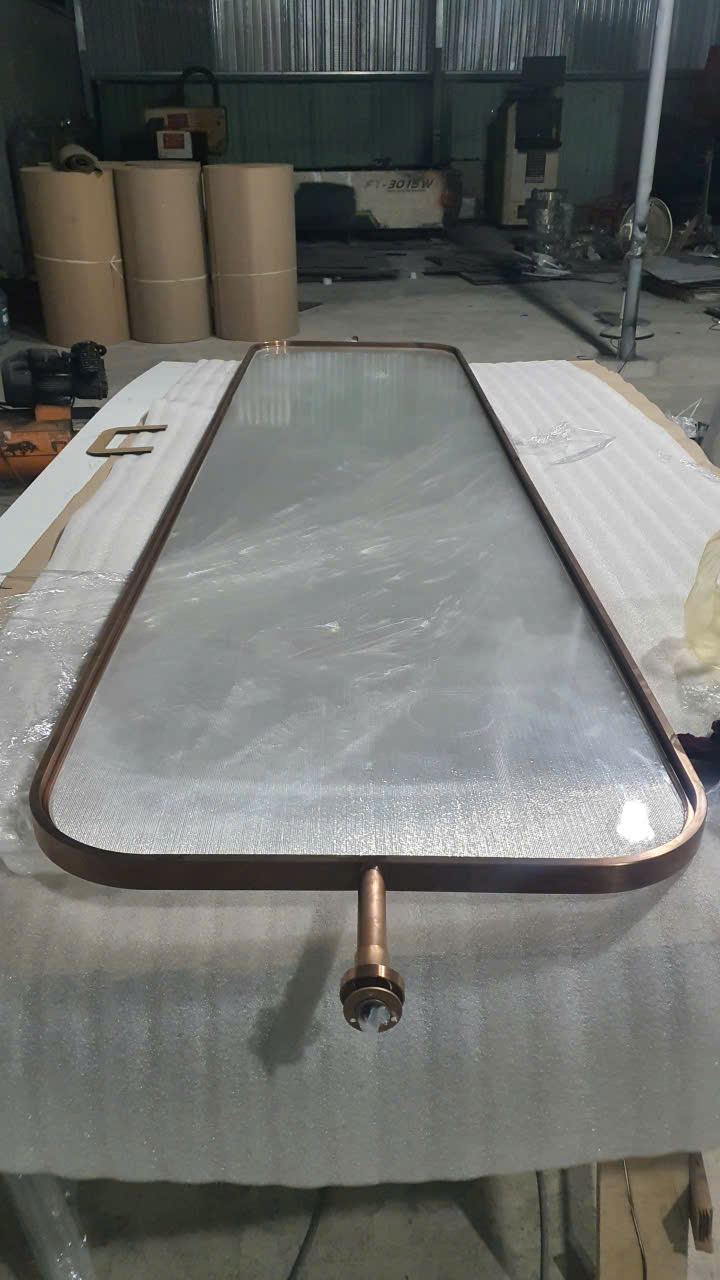

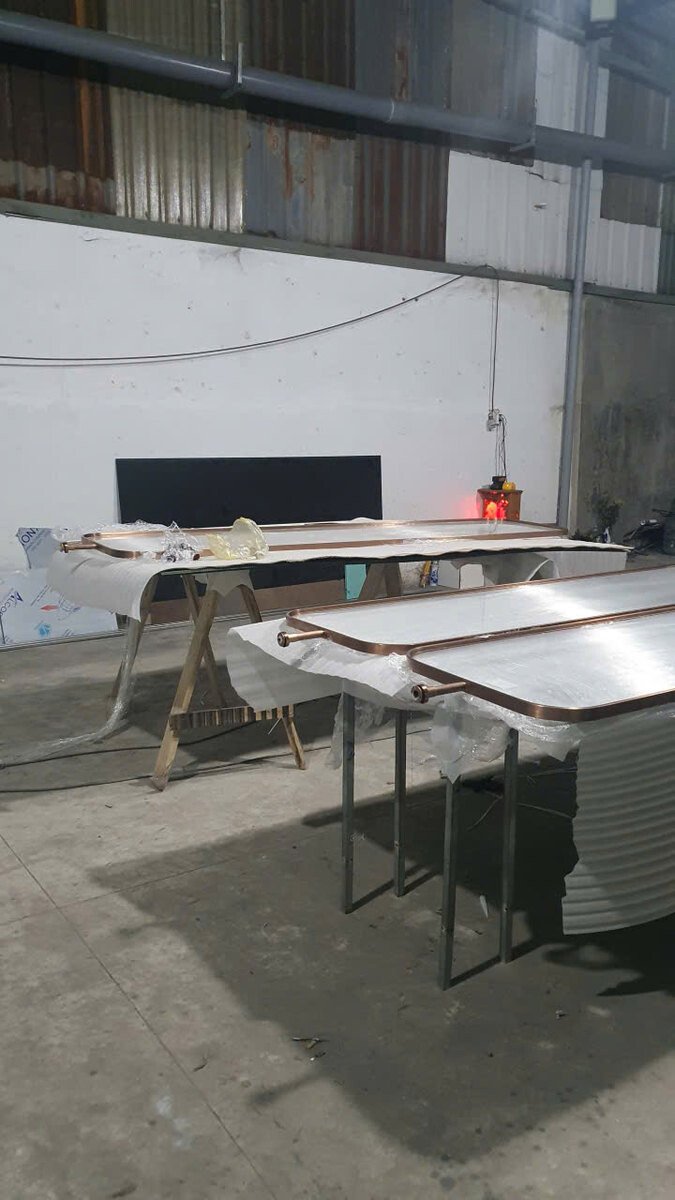

Xem cả khung trước khi tập trung vào chi tiết

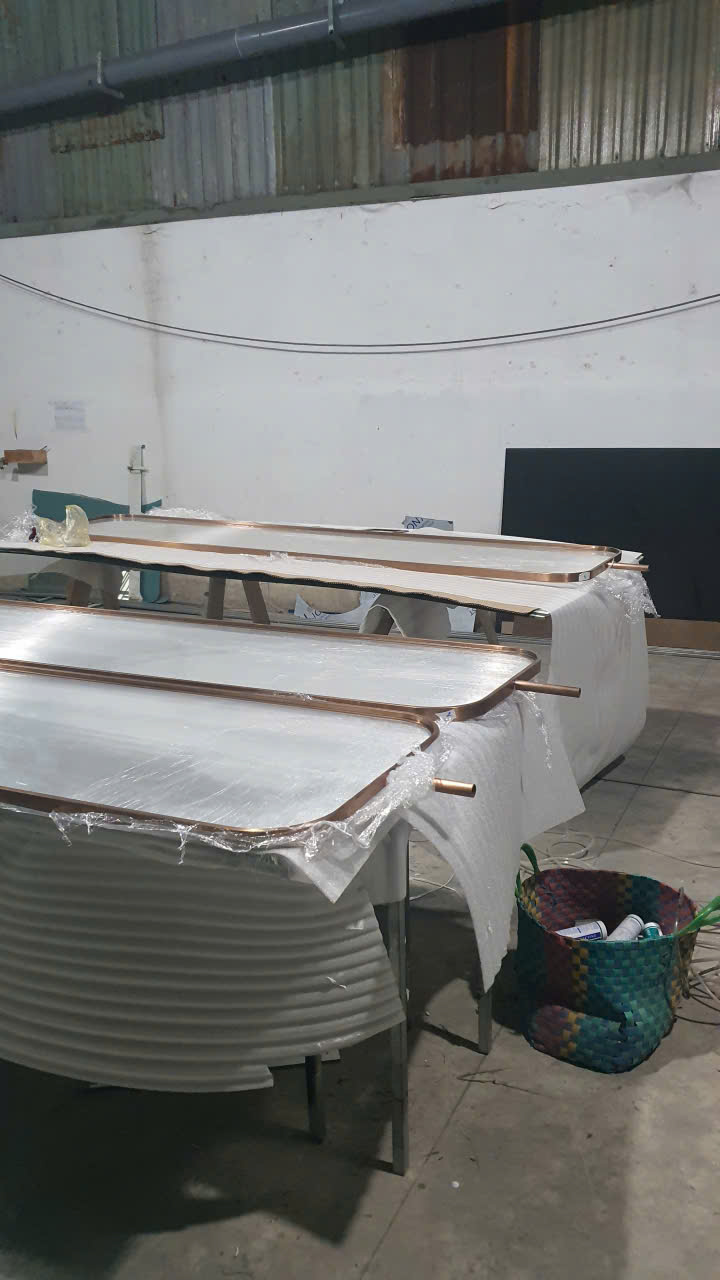

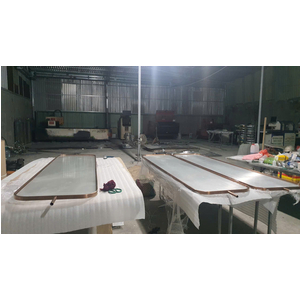

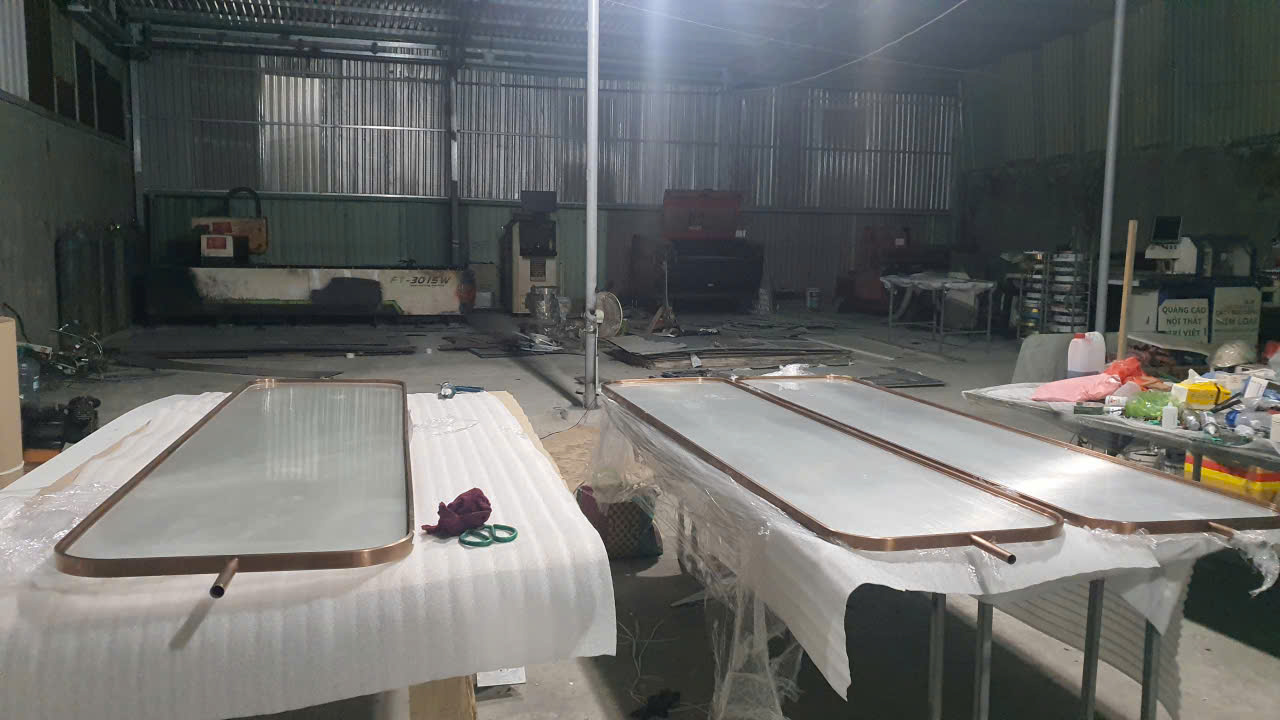

Hãy đối chiếu tỷ lệ tổng thể, phần bo ở hai đầu và vị trí phần chèn. Nếu có nhiều tấm, bản vẽ cần thể hiện thứ tự và hướng lắp của từng tấm để việc kiểm đếm, giao nhận và đối chiếu rõ ràng.

Các hướng hình thức khác có tại thư viện mẫu vách ngăn.

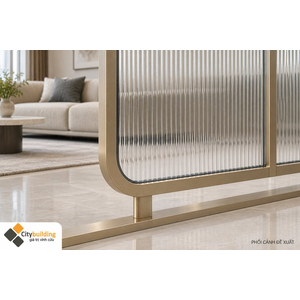

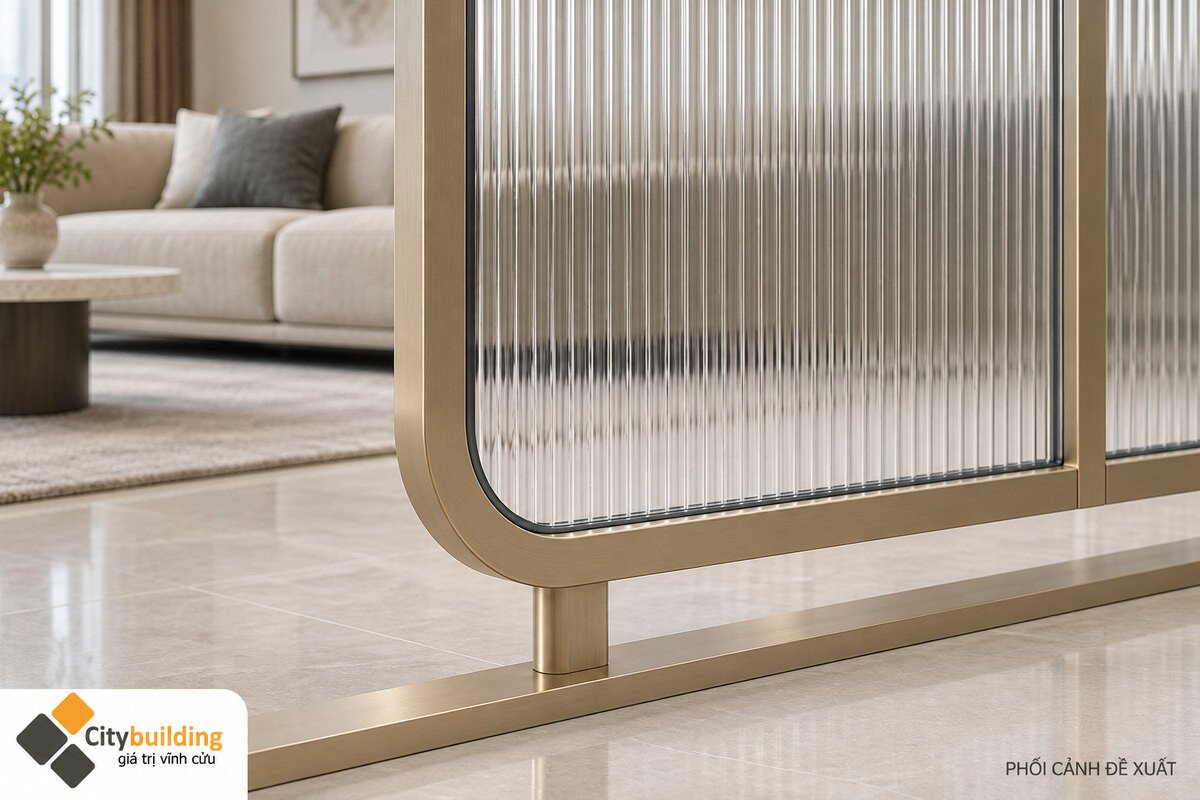

Phần bo và tiếp giáp với vật liệu chèn

Đường bo cần ăn nhập với hình dạng phần chèn. Những vị trí chuyển tiếp nên được xem ở góc gần để thống nhất yêu cầu thẩm mỹ, cách bảo vệ cạnh và phần bề mặt có thể nhìn thấy khi lắp.

Nếu dùng kính sọc, cần ghi hướng sọc trong hồ sơ; nếu dùng gương, cần làm rõ mặt trước và mặt sau. Có thể xem mẫu khung bo dài phối kính sọc để đối chiếu với bối cảnh sử dụng.

Đầu liên kết phải có bản vẽ riêng khi cần

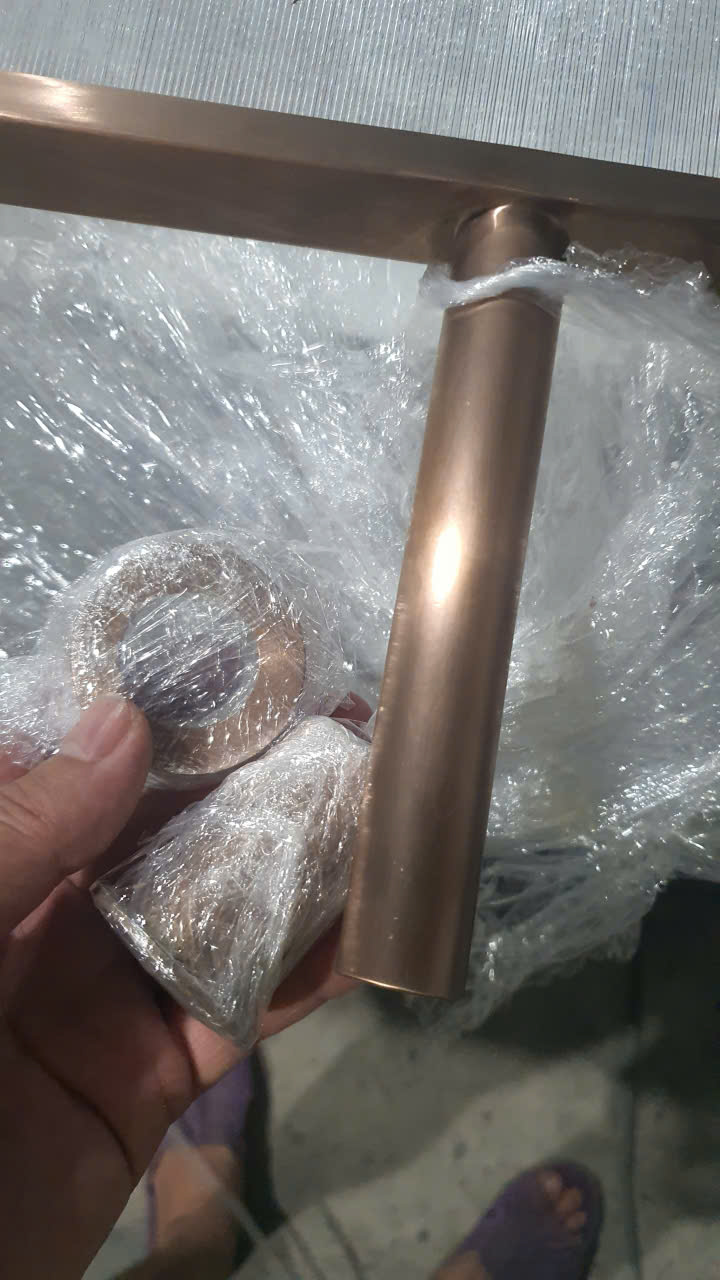

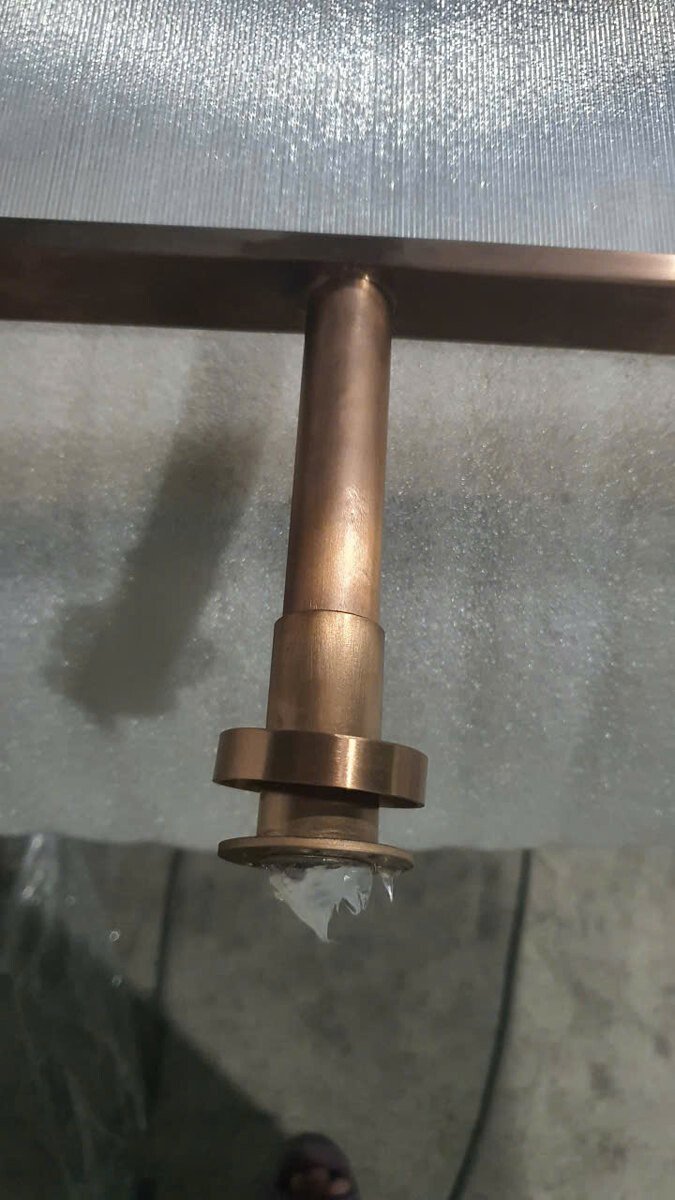

Ảnh đầu trụ giúp nhận diện hình thức chi tiết nhưng không xác nhận cơ chế làm việc hay khả năng chịu lực. Vị trí, kích thước và cấu tạo liên kết phải được người phụ trách kỹ thuật tính chọn theo bộ vách và hiện trạng công trình.

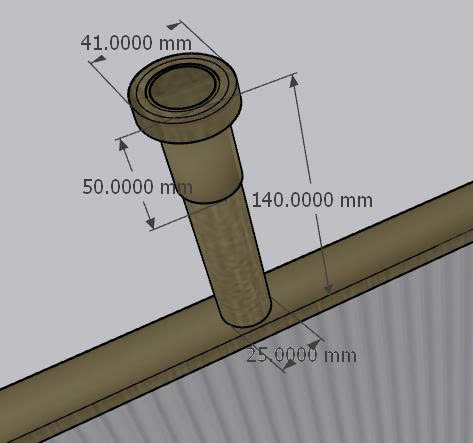

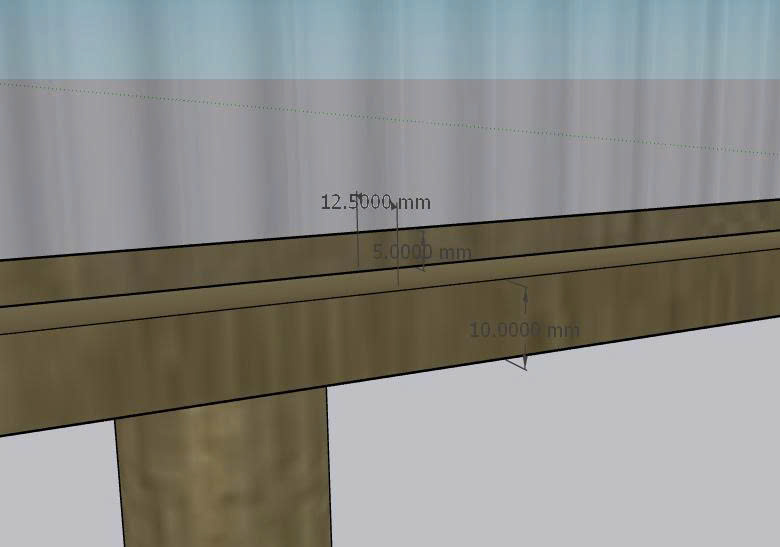

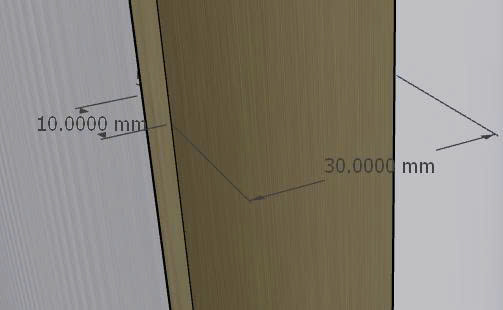

Không sử dụng số đo đọc từ một ảnh phác cũ làm thông số cho đơn hàng mới. Hồ sơ cần nêu phiên bản và người xác nhận để tránh nhầm giữa phương án tham khảo và bản vẽ sản xuất.

Checklist duyệt hồ sơ trước gia công

• Đúng số tấm, hình dáng, hướng lắp và phần mặt nhìn.
• Vật liệu khung, phần chèn và bề mặt hoàn thiện đã rõ.
• Chi tiết nối và liên kết được người có chuyên môn kiểm tra.
• Cách chia cụm, nhận diện, vận chuyển và giao nhận đã thống nhất.
• Mẫu duyệt và bản vẽ sản xuất sử dụng cùng một phiên bản.

Gửi hồ sơ để trao đổi

Nếu đã có bản vẽ chi tiết, gửi kèm ảnh mẫu và hiện trạng cho Citybuilding qua 0932 208 189. Xem cách tổ chức hồ sơ sản xuất và phối hợp thi công để kết nối phần gia công với công việc tại công trình.
